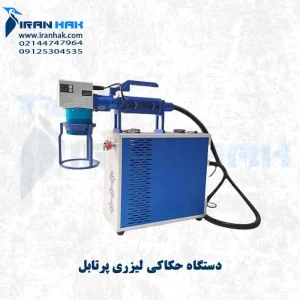

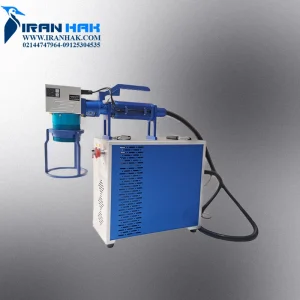

دستگاه حکاکی لیزری پرتابل

دستگاه حکاکی لیزری پرتابل به علت وزن سبک فضای کمی را اشغال می کند و قابل حمل می باشد. قابلیت جابه جایی هد دستگاه برای پروژه هایی که امکان قرار گرفتن قطعه زیر دستگاه لیزر وجود ندارد.

لازم به ذکر است که دستگاه حکاکی لیزری پرتابل در مدلهای صنعتی به کامپیوتر نیاز دارد.

فیبر نوری که از سورس به گالوانومتر وصل شده است ، قابلیت اینکه به درخواست مشتری طول فیبر تا 5 متر بیشتر شود هم وجود دارد و این ویژگی در مشاغل خاص بسیار کارآمد می باشد.

باید به این نکته توجه داشت که هر چه طول فیبر بیشتر باشد ، توان خروجی دستگاه حکاکی لیزری پرتابل کمتر خواهد شد . نکته دیگری که باید در نظر داشت این است که با توجه به حساسیت فیبر نوری و اهمیت نگهداری آن ، هر چه طول فیبر بلندتر باشد دقت در نگهداری و مراقبت از دستگاه اهمیت بیشتری پیدا میکند.

فیبر نوری استفاده شده در دستگاه حکاکی لیزری از ظرافت و حساسیت بالایی برخوردار است و در صورت خم شدن زیاد ، کشیدگی بیش از حد ، ضربه خوردن و له شدن آسیب جدی می بیند.

هر گونه آسیب به فیبر نوری که موجب قطع شدن رشته های فیبر شوند باعث از کار افتادن دستگاه حکاکی لیزری خواهد شد ، بنابراین به توجه و دقت بیشتری برای نگهداری نیاز دارد.

دستگاه حکاکی لیزری پرتابل مجهز به هد اسکنر دو بعدی با دقت بالا است.

حکاکی لیزری پرتابل که برای علامت گذاری سطوح صاف فلزی و  بعضا غیرفلزی ایده آل است، روشی مناسب برای حکاکی های دائمی، با جزئیات و کنتراست بالا است.

– پشتیبانی از انواع بارکد از جمله CODE39، CODE128، CODE126، QR و کدهای تصویری و غیره.

– اندازه کوچک وزن کلی بیم پث و هد ≤3.5 کیلوگرم است. در دستگاه حکاکی لیزری پرتابل اولیه وزن هد دستگاه بالا بود و برای انجام حکاکی حتما باید از دو دست استفاده می شد تا وزن هد کنترل شود.

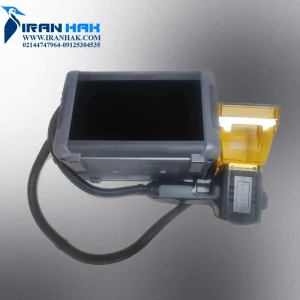

اما در سری جدید دستگاه حکاکی لیزری پرتابل بخاطر طراحی بهتر و وزن پایین هد، استفاده از دستگاه برای کار با یک دست راحت است. این وزن و حجم کم باعث می شود که کاربر بتواند مدت زمان بیشتری از دستگاه استفاده کند.

عملکرد انتخاب محل حکاکی با پیش نمایش نور قرمز. با داشتن پیش نمایش قبل از شروع حکاکی و دیدن محلی که قرار است حکاکی شود احتمال خطا در انتخاب محل حکاکی بر روی قطعه بسیار پایین تر است.

این پیش نمایش در دو حالت قابل تنظیم است در حالت اول کادر مستطیل را می توان انتخاب کرد که بیشتر برای انتخاب محل حکاکی در گوشه ها یا لبه های قطعه کاربرد دارد.

– ایمنی بالا مجهز به عملکرد توقف اضطراری (Emergency) برای مواقع اضطراری که نیاز به غیر فعال کردن دستگاه حکاکی لیزری پرتابل و مطابق با قوانین HSE می باشد.

– ساعات کار طولانی، دستگاه لیزر حکاکی پرتابل قابلیت کار 24 ساعته را دارد و با رعایت شرایط استاندارد می توان از این دستگاه بی وقفه استفاده کرد

– حمل آسان،دستگاه لیزر حکاکی پرتابل مدلهای مختلفی دارد و ابعاد و وزن دستگاه ها با توجه به توان دستگاه متفاوت هستند .معمولا سورس هایی با توان بالاتر وزن بیشتری دارند، در عوض توان بالاتری برای حکاکی به کاربر ارایه می دهند.

– سازگاری بالا: این دستگاه برای طیف گسترده ای از مواد و اشکال مختلف مناسب است.

مناسب برای مواد مختلف فلزی و غیر فلزی، از جمله :

 SMC ، PC+ABS ، SU201 ، پوشش اسپری SU201،  SU304، ورق فولادی گالوانیزه ، ورق فولادی ، نورد سرد

به عنوان مثال در صنایع قطعه سازی خودرو می توان حکاکی کلمات، اعداد یا آرم روی قطعات خودرو مانند شاتون، پمپ آب، پیستون ،رینگ، محفظه موتور، گیربکس، رادیاتور، برف پاک کن ، سپر ، جلو پنجره و غیره را انجام داد.

حتی می توان قطعات پلاستیکی خودرو مانند نمایشگر راننده، بلندگوها و غیره را با کیفیت بالایی حکاکی کرد.

دستگاه حکاکی لیزری پرتابل دارای

سورس  Raycus QB با توان 30 وات و 50 وات. در سورس های Q سوییچ برند ریکاس تعداد پرتابه های پرتو در مدت زمان یکسان درمدل QB بالاتر است.
گالوانومتر SinoGalvo : به علت کیفیت ساخت و دوام بالاتر در ایران حک از مدل 7111 این برند استفاده می شود.

منبع تغذیه های Mean Well : یکی از برندهای محبوب و معتبر در ساخت منبع های تغذیه است و در  دستگاه حکاکی لیزری پرتابل که توسط ایران حک ارایه می گردد به کار برده می شود.
مین برد BJJCZ_اتوماتیک

هد سبکی که باعث سهولت کار برای اپراتور می گردد.برای حفظ فاصله کانونی، متناسب با لنزی که انتخاب شده، یک قطعه تقریبا استوانه ای به گالوانومتر متصل می شود.

تنظیم فاصله کانونی برای حکاکی قسمت های برجسته یا فرو رفته بر روی سطح قطعه بصورت دستی و با چرخاندن پیچ تعبیه شده بر روی قطعه استوانه انجام می شود.

لنز OPEX یا F-Theta با سایز های (به انتخاب مشتری )

7*7 (7 cm)
11*11 (11 cm) این ابعاد پر طرفدارترین لنز در دستگاه حکاکی لیزری پرتابل است
14.5*14.5 (14.5 cm)
17*17 (17 cm)
21*21 (21 cm)
30*30 (30 cm)

آچار آلن،عینک محافظ
